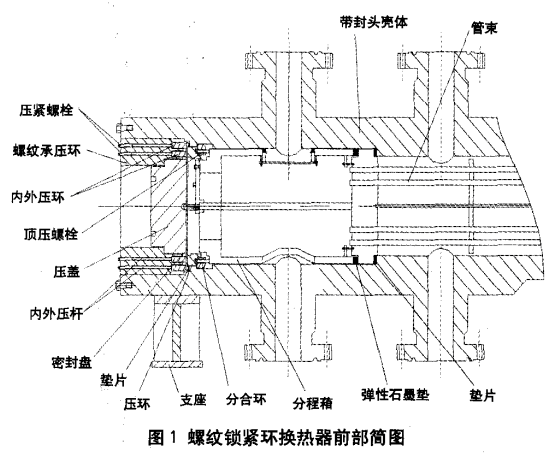

螺紋緊鎖式換熱器采用雙密封結構,比普通換熱器多了一個管板內密封結構,密封力是通過分合環、分程箱和管板逐件傳遞的,由管程內壓引起的軸向力通過管箱蓋和螺紋環而由管箱本體承受。管程的主密封是通過擰緊螺紋緊鎖環上的主密封螺栓來壓緊管箱墊片以達到密封目的。其外圈密封原理是外圈壓緊螺栓壓住壓桿,外壓桿壓住外壓圈,進而再由密封盤壓緊密封墊。內圈密封原理是:內圈壓板一壓緊螺栓一內壓圈一密封盤一管箱內套筒一內密封墊(見圖1)。
